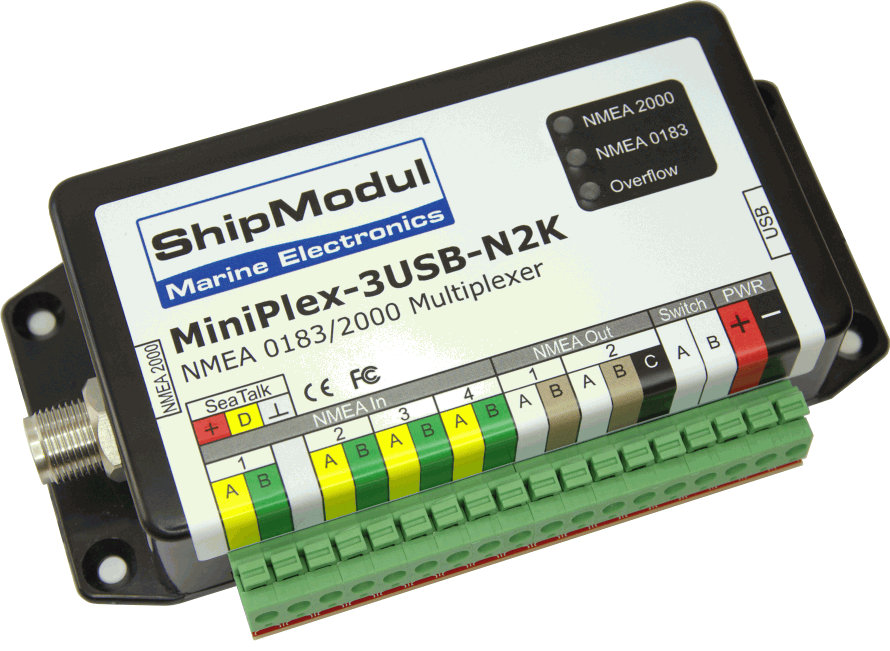

NMEA-Multiplexer MiniPlex-3USB-N2K
NMEA 0183 Multiplexer mit USB, NMEA 2000 und SeaTalk-Konverter
Mit dem NMEA-Multiplexer MiniPlex-3USB-N2K können Sie ihre Geräte aus verschiedenen Netzwerken wie NMEA 0183, NMEA 2000 oder Raymarine SeaTalk ® in einem Gerät miteinander verbinden und die Daten an 2 NMEA-Ausgänge weiterleiten und auch über den USB-Port auf einem PC oder Notebook anzeigen lassen.
Produktbeschreibung
Der NMEA Multiplexer MiniPlex-3USB-N2K ist das optimale Gerät für ihr Navigationsnetzwerk in Verbindung mit einem Bord-PC oder Notebook / Laptop. Verbinden Sie ganz einfach die Geräte aus unterschiedlichen Netzwerken mit dem Multiplexer und dieser verarbeitet dann die Daten und sendet diese dann gesammelt an die unterschiedlichen Ausgänge.

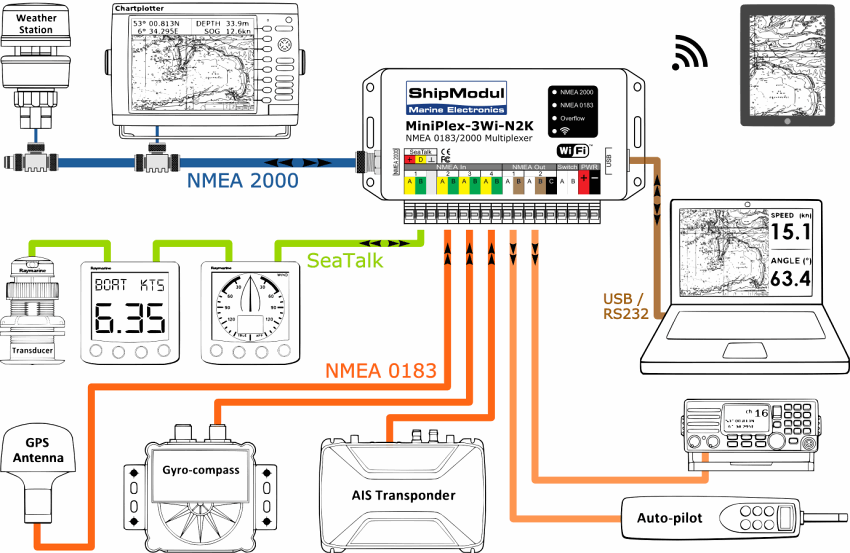

Sie können hierbei Geräte mit den folgenden Bussystemen bzw. Protokollen miteinander verbinden:
- NMEA 0183 (bis zu 4 sendende Geräte und 8 Empfänger)
- Raymarine SeaTalk(1) ® (Ein NMEA 0183 Eingang kann auf Raymarine SeaTalk umgeschaltet werden und die Daten werden dann konvertiert)
- NMEA 2000 (Konvertierung der Daten auf NMEA 0183 integriert)
- Simrad Simnet (über optionales Adapterkabel)

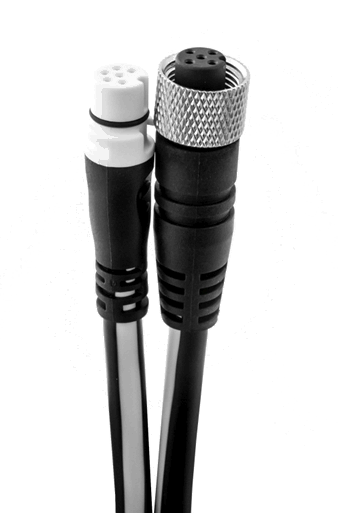

- Raymarine SeaTalkng (über optionales Adapterkabel)
Die Daten von den Navigationsinstrumenten und -geräten können dann über einen USB-Anschluss an einen Bord-PC gesendet werden. Hierbei können auch die über USB empfangenen Daten an die beiden NMEA 0183 Ausgänge, das NMEA 2000 Netzwerk und den SeaTalk-Anschluss weitergeleitet werden.
Damit können Sie dann zum Beispiel Wegpunkt-Daten von einer Navigationssoftware an einen Autopiloten senden.
Darüber hinaus bietet Ihnen der MiniPlex-3USB-N2K Multiplexer noch weitere Vorteile:
- Für jeden NMEA 0183 Eingang und Ausgang kann unabhängig voneinander eine Geschwindigkeit zwischen 4800 und 57600 Baud eingestellt werden (NMEA Ausgang 2 bis zu 115200 Baud)
- Alle Eingänge, Ausgänge und der USB-Port sind von der internen Elektronik und gegeneinander galvanisch isoliert. Dadurch werden Masseschleifen verhindert und es werden unterschiedliche serielle Ports unterstützt (RS-232 und RS-422)
- Filter: Nicht benötigte NMEA-Datensätze können komplett rausgefiltert werden um den Datendurchsatz zu verbessern
- Routing: Es kann frei konfiguriert werden welche Typen von NMEA-Datensätzen zwischen den unterschiedlichen Ein- und Ausgängen ausgetauscht werden sollen
- Priorisierung: Bei gleichen Datensatztypen von unterschiedlichen Eingängen (z.B. GPS-Daten von 2 Geräten) kann definiert werden welche Daten bevorzugt verwendet werden sollen
- Konvertierung: Bestimmte NMEA-Datensatztypen können automatisch in andere Typen konvertiert werden (z.B. relativer Wind in wahren Wind)
Die Konfigurationssoftware für den Multiplexer und die dafür erforderlichen Treiber sind verfügbar für Windows und Mac OS X.
Der USB-Port wird auch unter Linux erkannt bzw. kann entsprechend konfiguriert werden um die Daten zu verarbeiten (Die Konfigurationssoftware ist nicht für Linux erhältlich)
Die Funktionalitäten des Multiplexers können über kostenlose Firmware-Updates ganz einfach erweitert werden.
Die aktuelle Version der Konfigurationssoftware, der Treiber, sowie die verfügbaren Firmware-Updates können auf der Produkt-Webseite www.shipmodul.de herunter geladen werden.
| NMEA Routing | Über die Routing-Funktion kann gesteuert werden welche NMEA-Daten von welchem Eingang zu welchem Ausgang übertragen werden sollen. Hierbei kann eine generelle Route festgelegt werden, aber es können auch individuelle Routen für spezielle NMEA-Datensätze definiert werden. Die Daten von einem Computer können auch auf jeden NMEA-Ausgang gesendet werden, um mit anderen NMEA-Daten kombiniert zu werden oder diese zu überschreiben. Hierdurch kann man automatisch zwischen Computerbasierter oder GPS/Instrumentenbasierter Navigation umschalten. |
|---|---|
| NMEA Filter | Eine flexible Filterfunktion ermöglicht es spezielle NMEA-Datensätze von jedem Eingang zu filtern. Dadurch kann zum Beispiel der insgesamte Datendurchsatz verringert werden und die Gefahr eines Pufferüberlauf wird verringert. Die Datensätze können dabei nicht nur gefiltert werden, sondern es kann auch die Anzahl verringert werden, indem per Konfiguration nur jeder x-te Datensatz weitergeleitet wird. |
| NMEA Konvertierung |
Folgende Konvertierungen von NMEA-Datensätzen können individuell aktiviert werden:
|
| Priorisierung | Durch Aktivierung der Priorisierung werden gleiche Datensätze von unterschiedlichen Eingängen nur von dem Eingang mit der höchsten Priorität verarbeitet. Zum Beispiel beim Anschluss von 2 GPS-Empfängern oder auch wenn ein AIS-Transmitter ebenfalls GPS-Daten sendet. Bei Ausfall einer Datenquelle kann dann auch automatisch auf die zweite Datenquelle umgeschaltet werden, nach einem konfigurierbaren Time-Out. Optional können auch noch die GPS-Daten auf Plausibilität überprüft werden und bei nicht korrekten Daten wird auf die optionale Datenquelle umgeschaltet. |
| Raymarine SeaTalk ® Konvertierung | Wenn der Eingang 1 auf "SeaTalk-Modus" eingestellt wird, dann wird dieser Eingang zu einem bidirektionalen Anschluss für ein SeaTalk(1) ® Netzwerk. Damit werden die gebräuchlichsten SeaTalk-Datagramme in die entsprechenden NMEA 0183 Datensätze umgewandelt und Daten von den NMEA 0183 und NMEA 2000 Anschlüssen werden umgewandelt und an den SeaTalk-Bus gesendet. |
| NMEA 2000 |
Beim Anschluss an ein NMEA 2000 Netzwerk werden darüber empfangene Daten (PGN's) in NMEA 1083 Datensätze konvertiert und umgekehrt können die NMEA 0183 Daten der anderen Geräte oder des Computers in NMEA 2000 PGN's umgewandelt werden und an das Netzwerk gesendet werden. Mit den optional verfügbaren Adapterkabeln ist auch der Anschluss an Raymarine SeaTalkng oder Simrad SimNet möglich |
| Flexible Geschwindigkeiten | Die Geschwindigkeit jedes einzelnen NMEA 0183 Eingangs und -Ausgangs kann individuell und unabhängig voneinander auf eine Geschwindigkeit zwischen 4800 und 57600 Baud eingestellt werden. Dadurch können auch die Daten von Geräten mit unterschiedlichen Geschwindigkeiten (z.B. GPS mit 4800 Baud und AIS mit 38400 Baud) miteinander kombiniert und weiterverarbeitet werden. |
| Kanalinformation | Mit dieser Funktion können zusätzliche spezielle NMEA Datensätze erzeugt werden um zu identifizieren auf welchem Eingang ein Datensatz empfangen wurde |
| Talker ID Ersetzung | Die Talker ID (Senderkennung eines NMEA Geräts) Ersetzung erlaubt es für die Eingänge die Talker ID des angeschlossenen Geräts jeweils individuell durch eine andere zu ersetzen. Das ist zum Beispiel erforderlich wenn eine Software oder ein Instrument die Daten mit einer speziellen Senderkennung erfordert. |
| NMEA Version 1.5 Unterstützung | Einige ältere Geräte benötigen die NMEA Daten im Format der Version 1.5, welches sich von der aktuellen Version unterscheidet. Dazu kann der Ausgang 2 so konfiguriert werden, das die Daten in diesem Format gesendet werden. |
| SeaTalk | NMEA | Beschreibung | Empfangen | Senden |
|---|---|---|---|---|
| 00 | DBT | Wassertiefe | • | • |
| 10 | MWV | Windrichtung (Datagramme 10 und 11 kombiniert) | • | • |
| 11 | MWV | Windrichtung (Datagramme 10 und 11 kombiniert) | • | • |
| 20 | VHW | Geschwindigkeit durchs Wasser (inkl. Richtung, wenn vorhanden) | • | • |
| 21 | VLW | Tagesstrecke (Datagramme 21 und 22 kombiniert) | • | • |
| 22 | VLW | Gesamtstrecke (Datagramme 21 und 22 kombiniert) | • | • |
| 23 | MTW | Wassertemperatur | • | • |
| 25 | VLW | Tages- und Gesamtstrecke | • | • |
| 26 | VHW | Geschwindigkeit durchs Wasser (inkl. Richtung, wenn vorhanden) | • | • |
| 27 | MTW | Wassertemperatur | • | • |
| 50 | --- | GPS-Breitengrad | • | • |
| 51 | --- | GPS-Längengrad | • | • |
| 52 | --- | GPS-Geschwindigkeit | • | • |
| 53 | RMC | GPS-Position, -Richtung, -Geschwindigkeit und -Datum / Uhrzeit, erzeugt aus den Datagrammen 50, 51, 52, 54, 56, 58 und 99 | • | • |
| 54 | --- | GPS-Zeit | • | • |
| 56 | --- | GPS-Datum | • | • |
| 58 | --- | GPS-Breitengrad und Längengrad | • | • |
| 84 | Ruderwinkel | • | ||
| 89 | HDG | Magnetkompass Kurs, inkl. Missweisung | • | • |
| 99 | --- | Magnetkompass Kurs | • | • |
| PGN Dezimal | PGN Hex | Beschreibung | Senden | Empfangen |
|---|---|---|---|---|
| 059392 | E800 | ISO Acknowledge | • | • |
| 059904 | EA00 | ISO Request | • | • |
| 060928 | EE00 | ISO Address Claim | • | • |
| 126996 | 1F014 | NMEA Product Information | • | |
| 126992 | 1F010 | System Time | • | • |
| 127237 | 1F105 | Heading/Track Control | • | • |
| 127245 | 1F10D | Rudder | • | • |
| 127250 | 1F112 | Vessel Heading | • | • |
| 127251 | 1F113 | Rate of Turn | • | • |
| 127258 | 1F11A | Magnetic Variation | • | • |
| 128259 | 1F503 | Speed, Water referenced | • | • |
| 128267 | 1F50B | Water Depth | • | • |
| 128275 | 1F513 | Distance Log | • | • |
| 129025 | 1F801 | Position, Rapid Update | • | • |
| 129026 | 1F802 | COG & SOG, Rapid Update | • | • |
| 129029 | 1F805 | GNSS Position Data | • | • |
| 129033 | 1F809 | Local Time Offset | • | |
| 129283 | 1F903 | Cross Track Error | • | • |
| 129284 | 1F904 | Navigation Data | • | • |
| 130306 | 1FD02 | Wind Data | • | • |
| 130310 | 1FD06 | Environment | • | • |
| 130311 | 1FD07 | Environment | • | • |
| 130312 | 1FD08 | Temperature | • | • |
| 130313 | 1FD09 | Humidity | • | |
| 130314 | 1FD0A | Actual Pressure | • | |
| 130316 | 1FD0C | Temperature, extended range | • | |
| Konvertierung von AIS-Daten: - Klasse A Objekte in beide Richtungen - Positionsdaten von Klasse B Objekten von NMEA 0183 zu NMEA 2000 |
| Betriebssystem | Windows , Apple iOS , Linux |
|---|---|
| Schnittstellen | USB, NMEA 0183, NMEA 2000, Seatalk |
| Stromverbrauch | ca. 100 mA (150 mA bei voller Belastung der Ausgänge) |
|---|---|
| Computer-Schnittstelle | USB, galvanisch isoliert |
| Eingänge | 4 x NMEA 0183 (RS-422), galvanisch isoliert(Eingang 1 kann auf Raymarine SeaTalk konfiguriert werden) |
| Eingangswiderstand | > 1,4 kOhm |
| Eingangsstrom | 0,5 mA bei 2 V3,0 mA bei 5 V7,1 mA bei 10 V |
| Ausgänge | 2 x NMEA 0183 (RS-422), galvanisch isoliert |
| Max. Ausgangsstrom | 20 mA bei > 2V |
| Größe Filterliste | 50 Datensatztypen |
| Größe Prioritätsliste | 50 Datensatztypen |
| Geschwindigkeit NMEA Eingänge | 4800 - 57600 Baud |
| Geschwindigkeit NMEA Ausgang 1 | 4800 - 57600 Baud |
| Geschwindigkeit NMEA Ausgang 2 | 4800 - 115200 Baud |
| Abmessungen | 138 x 62 x 30 mm |
| NMEA 2000 Anschluss | M12 Micro-C male |
